基于PID算法的水温控制系统设计

随着科技的发展，自动化控制技术在各个领域得到了广泛应用。在家庭、工业等领域，对水温的精确控制需求日益增长。本文将介绍一种基于PID算法的水温控制系统设计，旨在实现水温的精确控制，提高生活品质和生产效率。

一、系统概述

水温控制系统主要由温度传感器、执行器、控制器和电源等部分组成。温度传感器用于检测水温，执行器用于调节水温，控制器则根据设定温度和实际水温之间的偏差，通过PID算法进行调节，实现水温的精确控制。

二、系统组成

1. 温度传感器：选用高精度、快速响应的温度传感器，如DS18B20，用于实时监测水温。

2. 执行器：选用可控硅调压器或继电器，根据控制器输出的控制信号调节加热功率。

3. 控制器：采用89C52单片机作为核心控制器，实现PID算法的运算和控制逻辑。

4. 电源：为系统提供稳定的电源供应，确保系统正常运行。

三、PID算法原理

PID算法是一种经典的控制算法，由比例（P）、积分（I）和微分（D）三个部分组成。其基本原理如下：

1. 比例（P）：根据设定温度和实际水温之间的偏差，输出一个与偏差成正比的控制信号。

2. 积分（I）：根据偏差的累积值，输出一个与偏差累积值成正比的控制信号。

3. 微分（D）：根据偏差的变化率，输出一个与偏差变化率成正比的控制信号。

通过调整PID参数，可以实现水温的精确控制。

四、系统设计

1. 硬件设计：根据系统需求，设计电路原理图，包括温度传感器电路、执行器电路、控制器电路和电源电路等。

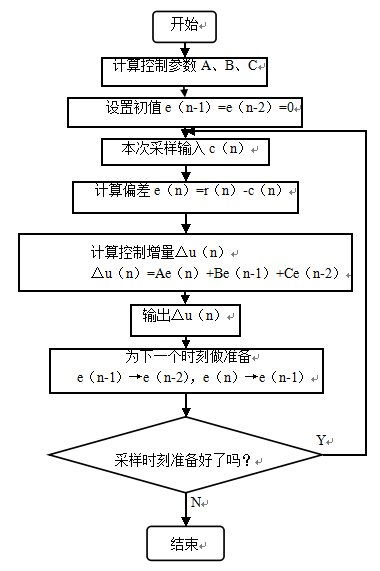

2. 软件设计：编写单片机程序，实现PID算法的运算和控制逻辑。程序流程如下：

（1）初始化：设置PID参数、定时器等。

（2）温度检测：读取温度传感器数据。

（3）偏差计算：计算设定温度与实际水温之间的偏差。

（4）PID运算：根据偏差和PID参数，计算控制信号。

（5）执行器控制：根据控制信号调节加热功率。

（6）循环执行以上步骤，实现水温的精确控制。

五、系统调试与优化

1. 调试：通过实际运行，观察系统性能，调整PID参数，使系统达到最佳控制效果。

六、结论

本文介绍了一种基于PID算法的水温控制系统设计，通过温度传感器、执行器和控制器等部分，实现了水温的精确控制。该系统具有结构简单、控制精度高、稳定性好等优点，可广泛应用于家庭、工业等领域的水温控制。

七、展望

随着物联网技术的发展，水温控制系统可以与智能家居、工业自动化等领域相结合，实现远程监控和控制，提高生活品质和生产效率。未来，水温控制系统将朝着智能化、网络化方向发展。
