深入解析4056充电模块电路图：设计与原理详解

随着便携式电子设备的普及，锂离子电池因其高能量密度、长循环寿命等优点成为首选。而4056充电模块作为一款专为单节锂离子电池设计的恒定电流/恒定电压线性充电器，因其简单易用、性能稳定等特点，在市场上得到了广泛应用。本文将深入解析4056充电模块电路图，带您了解其设计与原理。

一、4056充电模块概述

4056充电模块是一款完整的单节锂离子电池充电器，采用SOP-8封装，具有以下特点：

高达1000mA的可编程充电电流

无需MOSFET、检测电阻器或隔离二极管

恒定电流/恒定电压操作

精度达到1.5%的4.2V预设充电电压

充电电流监控器输出

自动再充电

充电状态双输出、无电池和故障状态显示

C/10充电终止

待机模式下的供电电流为55uA

2.9V涓流充电器件版本

软启动限制了浪涌电流

电池温度监测功能

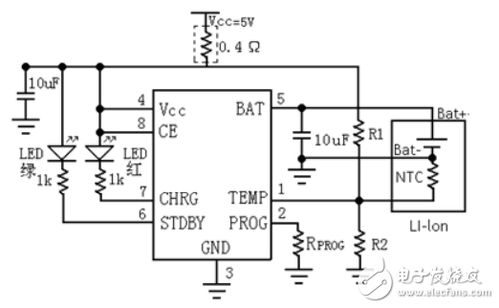

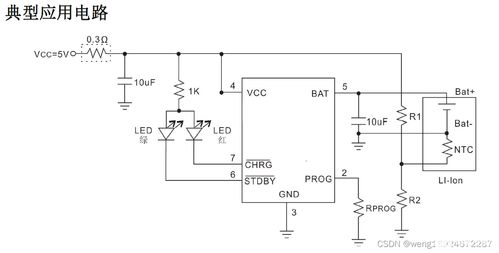

二、4056充电模块电路图解析

4056充电模块电路图主要由以下几个部分组成：

电源输入部分

充电控制部分

电池检测部分

充电指示部分

三、电源输入部分

电源输入部分主要包括电源滤波电容、整流电路和电压调节电路。其作用是将输入的交流或直流电源转换为稳定的5V电压，为4056充电模块提供工作电压。

四、充电控制部分

充电控制部分是4056充电模块的核心，主要由以下元件组成：

4056充电管理芯片

充电电流设置电阻

充电电压设置电阻

充电电流检测电阻

4056充电管理芯片负责控制充电过程，包括恒流充电、恒压充电和涓流充电。充电电流和充电电压可以通过外部电阻进行设置。

五、电池检测部分

电池检测部分主要包括电池电压检测电路和电池温度检测电路。其作用是实时监测电池的电压和温度，确保充电过程安全可靠。

六、充电指示部分

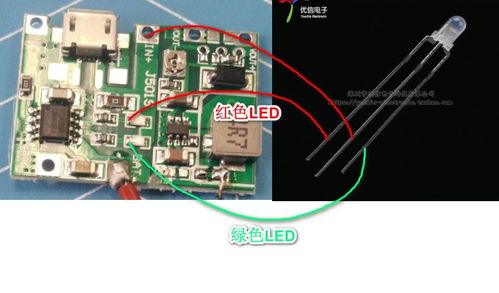

充电指示部分主要由LED指示灯组成，用于显示充电状态，如充电中、充满电、故障等。

4056充电模块电路图设计简单，性能稳定，适用于各种便携式电子设备的锂离子电池充电。通过本文的解析，相信您对4056充电模块电路图有了更深入的了解。在实际应用中，可以根据具体需求对电路进行修改和优化，以满足不同场景下的充电需求。
